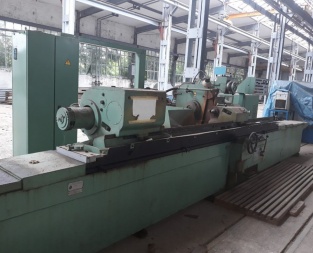

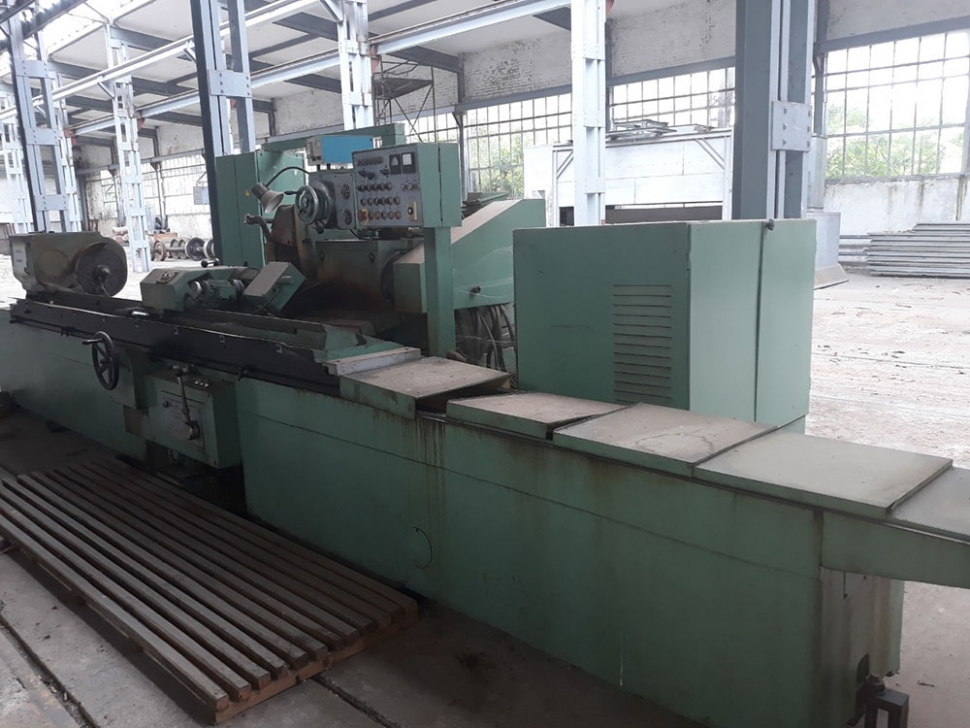

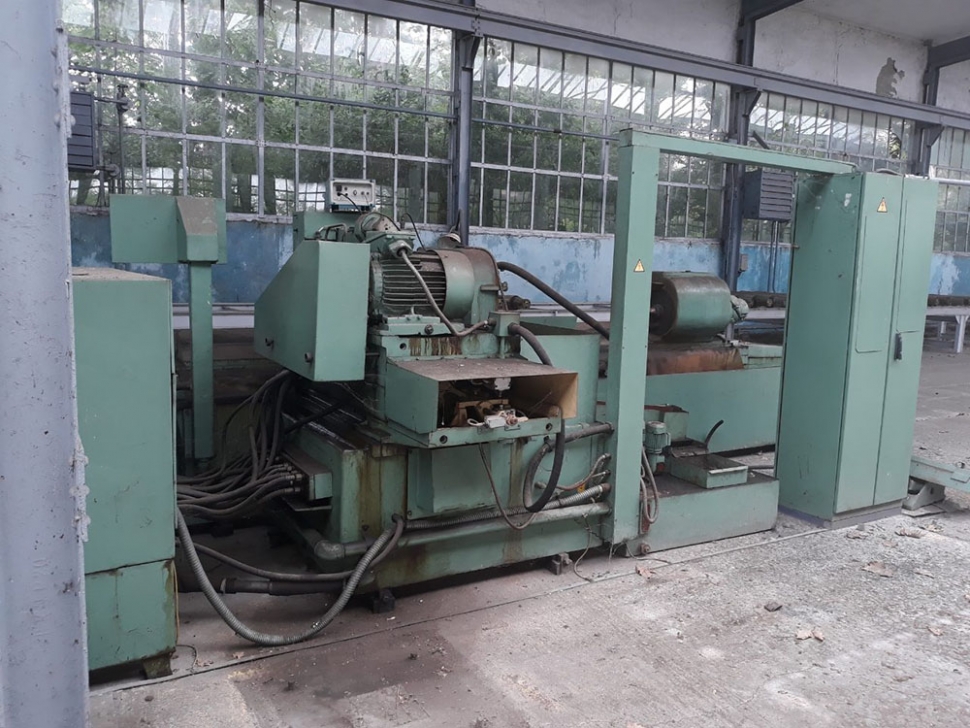

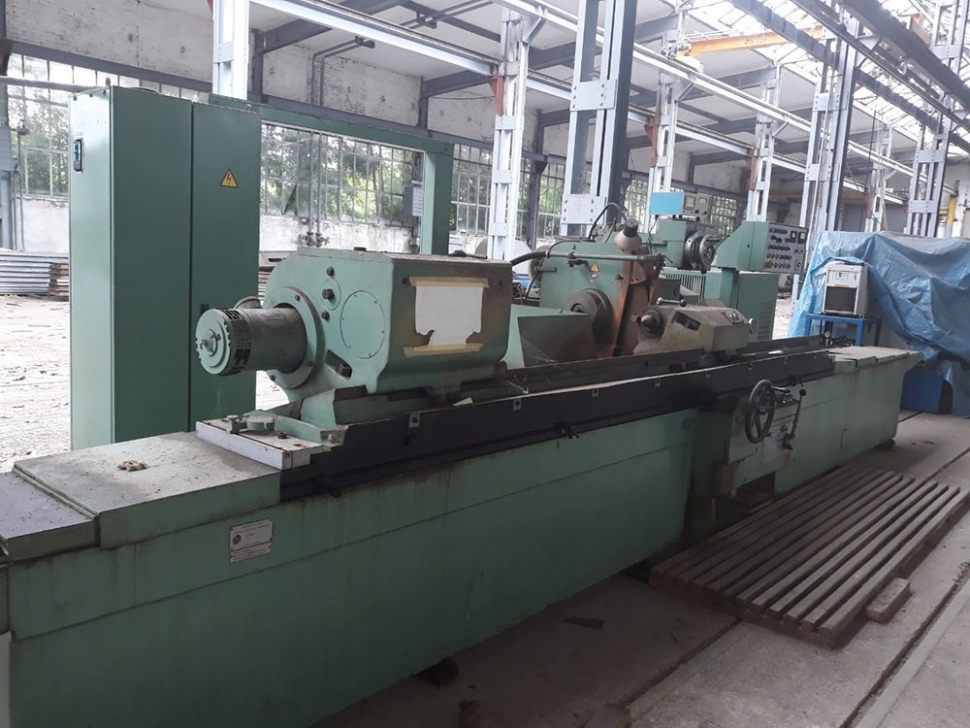

Универсальный круглошлифовальный полуавтомат 3M175

Предложение #2000

Универсальный круглошлифовальный полуавтомат 3M175
Год производства: 2007
Производитель: ЛУБЕНСКИЙ СТАНКОСТРОИТЕЛЬНЫЙ ЗАВОД «ШЛИФВЕРСТ»
Страна производитель: Украина

Станок был отремонтирован в 2014.

Спецификация:

Макс. размеры устанавливаемой заготовки:
 -Диаметр / длина: 400/2800 мм
Макс. размеры шлифования:
 -Диаметр / длина: 400/2520 мм
Макс. масса устанавливаемой заготовки: 1000-15 мм
Макс. длина перемещения стола: 2800 мм
Высота центров над столом: 210 мм
Класс точности по ГОСТ 8: П
Конус в шпинделе передней и пиноли задней бабок по ГОСТ 25557: Морзе 6
Конец шлифовального шпинделя по ГОСТ 2323 (конусность 1:5):
 -Номинальный диаметр: 100h11 мм
 -Диаметр опорных шеек: 110f7 мм
Макс. размеры шлифовального круга:
 -Диаметр наружный / внутренний: 750/305 мм
 -Высота: 80 мм
Частота вращения шпинделя шлифовальной бабки: 1270 мин-1
Частота вращения заготовки (регулир-ся бесступенчато):
 -Наибольшая: 180 мин-1
 -Наименьшая: 20 мин-1
Окружная скорость шлифовального круга: 50 м/с
Макс. угол поворота верхнего стола:
- По час. стрелке/против час. стрелки: 2 / 4 градус
Суммарная мощность эл/двигателей: 26,19 кВт
Питающая сеть: 3-фазн, 380 В, 50 Гц
Габаритные размеры с отдельно расположенным оборудованием:
 -Длина: 8310 мм
 -Ширина: 3690 мм
 -Высота: 2135 мм
Масса нетто: 13850 кг

Описание:

Полуавтоматы круглошлифовальные предназначены для наружного шлифования цилиндрических и пологих конических поверхностей деталей методом врезного и продольного шлифования в условиях единичного, серийного и крупносерийного производства.

На полуавтомате автоматизированы и механизированы: врезной и продольный методы шлифования, изменение поперечных, продольных и круговых подач; пуск и остановка изделия; включение и отключение охлаждающей жидкости; быстрый подвод и отвод шлифовальной бабки и пиноли задней бабки; перегон шлифовальной бабки по винту; балансировка шлифовального круга.

По согласованию с заказчиком полуавтоматы могут выпускаться налаженными на шлифование конкретного изделия.

Полуавтоматы имеют полуавтоматическое управление и имеют возможность ручного управления. Полуавтоматический цикл обеспечивается механическим устройством с электрогидроуправлением.
