Станок токарно-винторезный универсальный 16Б16КП

Предложение #1180

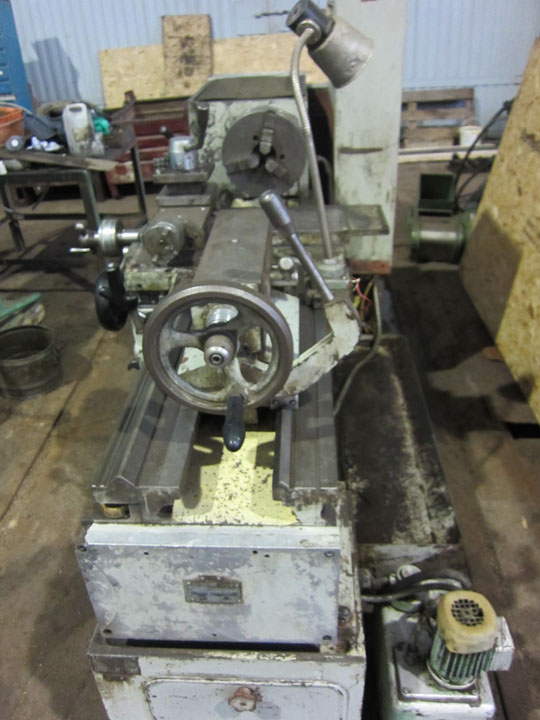

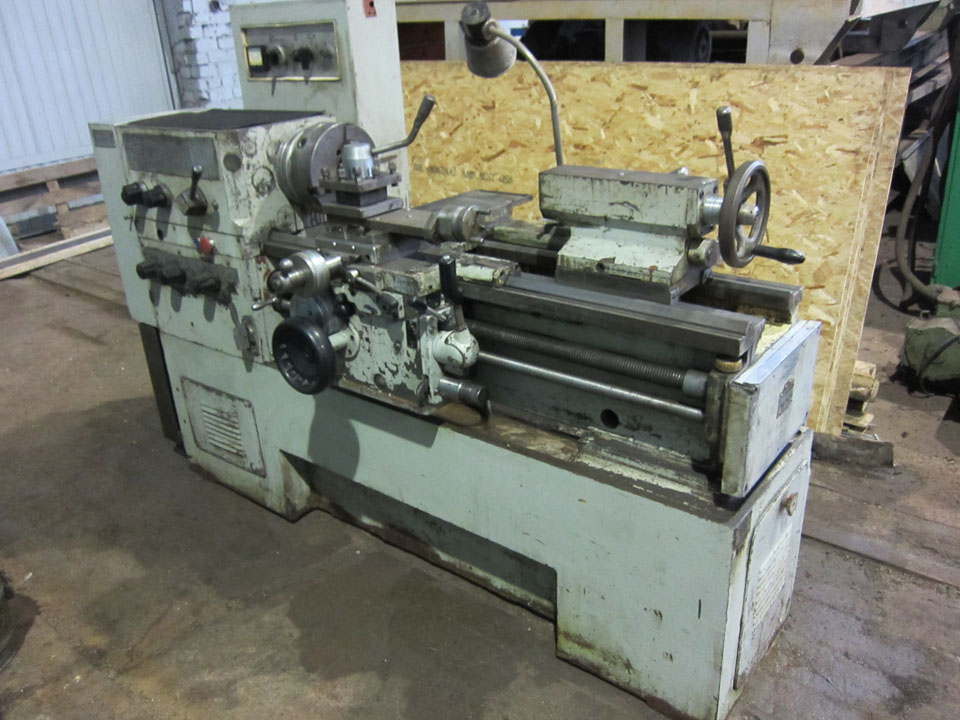

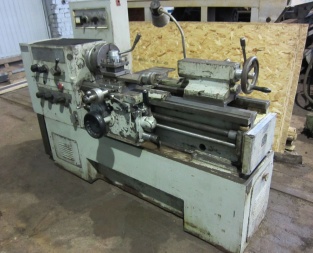

Станок токарно-винторезный универсальный 16Б16КП
Год производства: 1985
Производитель: Станкостроительный завод им. Ф. З. Дзержинского
Страна производитель: Россия

16Б16КП - станок повышенной точности с автоматической коробкой передач
Станок предназначен для выполнения финишных операций токарной обработки нормальной, повышенной и высокой точности.
Высокая точность и чистота обработки обеспечиваются точностью изготовления всех базовых деталей и тщательностью сборки станка, применением в качестве опор шпинделя высокоточных подшипников, балансировкой всех быстровращающихся деталей станка, широким диапазоном скоростей резания с бесступенчатым регулированием.

Спецификация:

Основные параметры
Наибольший диаметр заготовки над станиной: 400 мм
Наибольший диаметр заготовки над суппортом: 210 мм
Наибольшая длина заготовки: 1000 мм
Наибольшая длина обтачивания: 960 мм
Шпиндель
Диаметр сквозного отверстия в шпинделе: 45 мм
Наибольший диаметр прутка: 44 мм
Число ступеней частот прямого вращения шпинделя: 21
Частота прямого вращения шпинделя: 25...2500 об/мин
Число ступеней частот обратного вращения шпинделя: 18
Частота обратного вращения шпинделя: 25...1250 об/мин
Размер внутреннего конуса в шпинделе: Морзе 6
Конец шпинделя по ГОСТ 12593-72    6К
Подачи
Наибольшее продольное перемещение суппорта от руки, по валику, по винту: 500 мм, 750 мм
Наибольшее поперечное перемещение суппорта от руки, по винту: 220 мм
Число ступеней продольных подач
Пределы продольных подач: 0,05...2,8 мм/об
Пределы поперечных подач: 0,025...1,4 мм/об
Скорость быстрых перемещений суппорта, продольных: 4 м/мин
Скорость быстрых перемещений суппорта, поперечных: 2 м/мин
Продольное перемещение на одно деление лимба: 1 мм
Продольное перемещение на одно деление нониуса: 0,1 мм
Поперечное перемещение на одно деление лимба: 0,025 мм
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических: 0,25...56 мм
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых: 112...0,5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных: 0,25...22
Количество нарезаемых резьб питчевых
Пределы шагов нарезаемых резьб питчевых: 112...0,5
Предохранитель от перегрузки: есть
Блокировка продольных и поперечных подач: есть
Выключающие продольные упоры: есть
Электрооборудование
Количество электродвигателей на станке: 4
Электродвигатель главного привода: 7,5 кВт
Привод ускоренных перемещений: 0,37 кВт
Электродвигатель насоса охлаждения: 0,125 кВт
Электродвигатель станции смазки: 0,12 кВт
Габариты станка: 2025х1110х2270 мм
Масса станка: 2000 кг
